Полиэтиленовые трубы давно стали стандартом в водоснабжении, газоснабжении и канализации — как в частном строительстве, так и в промышленных системах. Причины понятны: долговечность, коррозионная стойкость, гибкость и относительно невысокая стоимость. Но трубы сами по себе — только часть системы. Именно фитинги определяют, насколько надёжной, герметичной и долговечной будет вся конструкция в целом. И здесь у многих возникают вопросы: какой тип соединения выбрать, чем отличаются электросварные фитинги от компрессионных и когда применяется тот или иной вариант.
Что такое фитинги для полиэтиленовых труб и зачем они нужны
Фитинг — это соединительный элемент трубопровода, который выполняет одну или несколько функций: соединяет трубы между собой, меняет направление трассы, разветвляет поток, редуцирует диаметр или обеспечивает подключение к запорной арматуре и оборудованию.
Полиэтиленовые трубы не стыкуются «встык» как металлические — для каждого типа соединения нужен соответствующий фитинг. При этом выбор неправильного типа соединения или фитинга ненадлежащего качества — одна из главных причин протечек и аварий в трубопроводных системах. Экономия на соединительных элементах почти всегда обходится дороже в долгосрочной перспективе.
Широкий ассортимент соединительных элементов для ПЭ-труб различных диаметров и давлений: https://d-fortis.com.ua/ru/fitynhy-dlia-polietylenovykh-trub/
Основные типы фитингов для ПЭ-труб
Классификация фитингов для полиэтиленовых труб строится по нескольким признакам: способу соединения, форме и назначению. Разберём каждый из них.
По способу соединения фитинги делятся на три основные группы.

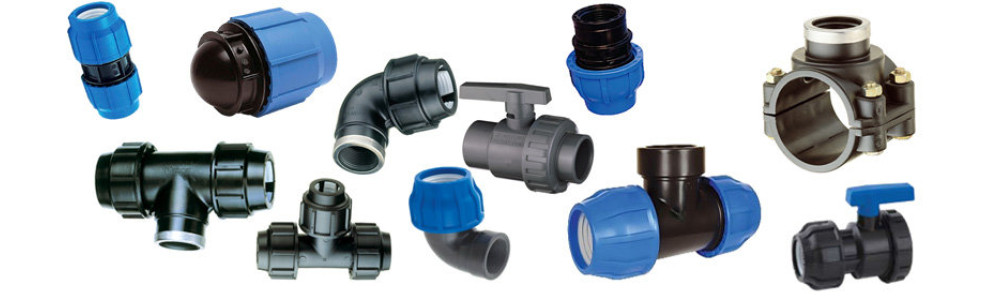

Компрессионные фитинги. Механическое соединение без нагрева — труба вставляется в фитинг и фиксируется обжимной гайкой. Соединение герметизируется резиновым уплотнительным кольцом. Главное преимущество — простота монтажа: не нужно специального оборудования, достаточно гаечного ключа. Разборное соединение позволяет при необходимости демонтировать трубопровод. Применяются преимущественно в системах холодного и питьевого водоснабжения, при давлении до 10–16 бар. Ограничение: менее надёжны при постоянных гидравлических ударах и высоких температурах по сравнению со сварными соединениями.
Электросварные фитинги (муфты с закладным нагревателем). Внутри фитинга встроена электрическая спираль. При подключении к сварочному аппарату спираль нагревается, расплавляет полиэтилен трубы и фитинга — они сплавляются в единое целое. Результат — монолитное неразборное соединение, по прочности не уступающее самой трубе. Используются в газопроводах, напорных водоводах, системах с высоким давлением. Требуют специального сварочного аппарата и соблюдения технологии монтажа.
Фитинги под сварку встык (сегментные). Применяются для труб большого диаметра (обычно от 63 мм и выше). Торцы труб и фитинга нагреваются специальным нагревательным элементом до температуры плавления, затем плотно прижимаются друг к другу. Требуют стыковочного сварочного оборудования. Дают прочное однородное соединение без посторонних элементов.
Виды фитингов по форме и назначению
Независимо от способа соединения, фитинги классифицируются по своей геометрической форме и функции.
| Вид фитинга | Назначение | Типичное применение |
|---|---|---|
| Муфта прямая | Соединение двух труб одинакового диаметра | Наращивание трассы, ремонтная вставка |
| Муфта редукционная | Соединение труб разных диаметров | Переход с одного размера трубы на другой |
| Отвод (угольник) 45° и 90° | Изменение направления трубопровода | Обход препятствий, угловые участки трассы |
| Тройник равнопроходный | Разветвление потока на три направления | Подключение ответвлений |
| Тройник редукционный | Разветвление с уменьшением диаметра ответвления | Подключение меньшей трубы к основной магистрали |
| Заглушка | Герметизация торца трубы | Временное или постоянное закрытие конца трубопровода |
| Седёлка (хомут с отводом) | Врезка в существующий трубопровод без его разрезания | Подключение новых ответвлений к действующей магистрали |
| Переходник на резьбу | Соединение ПЭ-трубы с резьбовой арматурой | Подключение к счётчикам, кранам, насосам |
Маркировка и технические параметры: на что обращать внимание
При выборе фитингов важно обращать внимание на несколько технических параметров, которые определяют область применения и совместимость с конкретной трубой.
Номинальный диаметр (DN или dn) — внутренний диаметр трубопровода в миллиметрах. Фитинг должен точно соответствовать диаметру трубы.
Наружный диаметр (d) — для полиэтиленовых труб и фитингов чаще указывается именно наружный диаметр. Распространённые стандартные размеры: 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 160 мм и далее.
Номинальное давление (PN или SDR) — максимальное рабочее давление, на которое рассчитан фитинг. PN10 — до 10 бар, PN16 — до 16 бар. Параметр SDR (отношение наружного диаметра к толщине стенки) также характеризует прочность: чем ниже SDR, тем толще стенка и выше давление.
Марка полиэтилена. ПЭ100 (PE100) — наиболее распространённая современная марка с высокими прочностными характеристиками. ПЭ80 (PE80) — более ранняя марка, применяется реже. Фитинги и трубы должны быть из одинаковой или совместимой марки полиэтилена.
Компрессионные фитинги для водоснабжения: монтаж без ошибок
Компрессионные фитинги популярны у частных застройщиков именно благодаря простоте монтажа. Но несколько нюансов стоит знать заранее, чтобы соединение служило долго.
Перед установкой торец трубы нужно ровно отрезать — перпендикулярно оси, без заусенцев и деформаций. Косой срез не даст герметичного прилегания уплотнительного кольца. Для этого используют специальный труборез, а не ножовку.
Труба должна быть вставлена в фитинг до упора — до ограничительного кольца внутри. Недостаточная глубина вставки — одна из самых частых причин протечек.
Обжимная гайка затягивается от руки, затем дотягивается ключом на 1,5–2 оборота. Перетяжка так же опасна, как недотяжка: можно деформировать уплотнитель или повредить резьбу.
После монтажа система опрессовывается давлением, превышающим рабочее в 1,5 раза, в течение нескольких часов. Только после успешной опрессовки трубопровод можно засыпать или закрывать.
Когда без электросварных фитингов не обойтись
Существуют ситуации, где компрессионное соединение не является допустимым вариантом по нормативным требованиям или техническим условиям.
Газопроводы из полиэтилена монтируются исключительно с применением электросварных фитингов или стыковой сварки — любое механическое соединение в газовых системах запрещено. Это требование безопасности, не подлежащее обсуждению.
Напорные водоводы с рабочим давлением выше 10 бар, трубопроводы в земле без возможности регулярного осмотра, системы с агрессивными средами — во всех этих случаях предпочтение отдаётся неразборным сварным соединениям как более надёжным в долгосрочной перспективе.
Правильно подобранный фитинг — это не просто «переходник». Это элемент системы, от которого зависит её надёжность на десятилетия вперёд. Именно поэтому экономить на соединительных элементах, особенно в скрытых или труднодоступных участках трубопровода, не стоит никогда.
